Avances hasta la fecha

En este tiempo hemos realizado los siguientes avances:

*Terminamos la placa del amplificador: montamos todos los transistores faltantes y los aislamos del disipador utilizando planchas de mica y grasa siliconada para aumentar la transferencia térmica. Atornillamos todo a su respectivo disipador y ya está listo para realizar las primeras pruebas.

*Terminamos el PCB de la fuente. Ahora debemos revisarlo para luego armar la plaqueta.

Próximamente subiremos las fotos del amplificador terminado

Diseño de disipadores

Despues de varios dias de busqueda, tuvimos que crear nuestro propio disipador que consta de la union entre dos de menor tamaño.
Este trabajo constaba en tomar medidas, agujerear,fresar y finalmente con dos perfiles metalicos pudimos unirlos y obtener asi un disipador bastante rigido.
La idea principal era montar la placa del amplificador ahi mismo y pegar los transistores, pero esto crearia conflictos para una proxima reparacion y/o cambio.
El profesor Ruben Bernardoni tuvo la idea de agregar una plancha rectangular un poco mas grande del circuito electrico para situarla entre el disipador y los transistores. De esta manera el disipador puede ser removido con solo desatornillar 4 tornillos .
Esta ultima modificacion tambien conllevo el trabajo de marcado y agujereado que venimos realizando estos ultimos dias.
El amplificador cada dia esta mas cerca de ser termiando, el perfil de aluminio que sirve como disipador para los transistores mas pequeños ya esta listo y ahora solo falta situar los transistores pre exitadores y exitadores.
Hay posibilidad de que ya termiando y probado el amplificador haya que montar un cooler en el gabinete para reducir aun mas el calor.
Proximamente subiremos fotos ilustrativas del disipador y la placa

Prueba del transformador

En el primer bloque del día nos hemos dedicado a probar el correcto funcionamiento del transformador. Para eso debíamos verificar que las tensiones y corrientes sean las deseadas. Los elementos utilizados son:

Testers:



Son elementos utilizados para medir valores de corriente (tanto alterna como continua), tensión (tanto alterna como continua) y resistencia. También son usados para comprobar la continuidad en un cricuito.

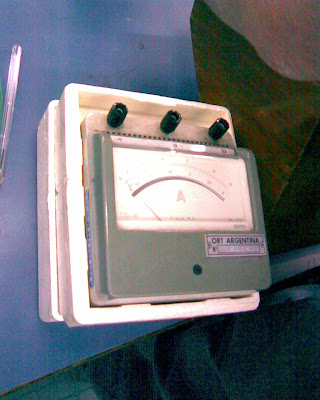

Amperímetro:



Similar al tester pero solo permite medir corrientes.


Reostato:



Es una resistencia variable que soporta grandes valores de corriente y tensión y es capaz de disipar grandes potencias.

Variac:



Es un auto transformador con salida ajustable. Es decir que al conectarlo a la línea de 220v, se puede ajustar el valor de salida.

---------------------------------------------------------------------------------------------------


Para realizar las mediciones en vacío conectamos el equipo de la siguiente manera:
*El Variac se configuró para tener 220v de tensión de salida y se lo conectó al primario del transformador y a uno de los testers seteados para medir tensión en corriente alterna.
*Se conectaron los dos extremos del secundario del transformador a otro tester seteado de la misma manera.

Resultado: Tensión en el bobinado primario: 220v Tensión en los extremos del bobinado secundario: 80v Valores correctos

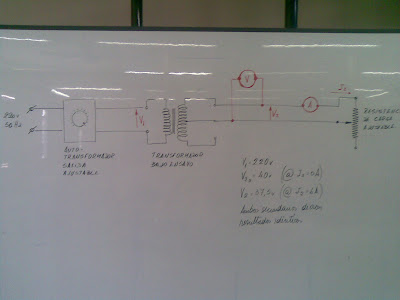

Para realizar las mediciones con carga conectamos el equipo de la siguiente manera:

*El Variac se configuró para tener 220v de tensión de salida y se lo conectó al primario del transformador y a uno de los testers seteados para medir tensión en corriente alterna.
*El punto medio y uno de los extremos del secundario del transformador se conectaron en paralelo a otro tester seteado de la misma manera y en serie con el amperímetro y los extremos del reostato.

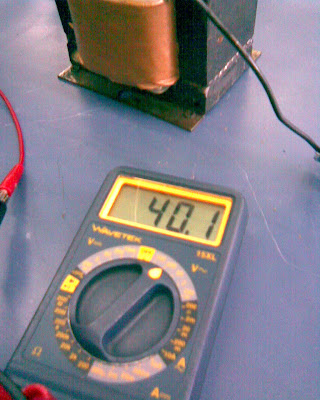

Resultados Tensión en el bobinado primario: 220v Tensión entre un extremo y el punto medio del bobinado secundario (antes de conectarle la carga): 40v Tensión entre un extremo y el punto medio del bobinado secundario: 37,5v Corriente en el circuito: 6A Valores correctos.



Luego realizamos las mismas mediciones con el otro extremo del bobinado secundario, obteniendo resultados idénticos.

Así que podemos afirmar que el transformador FUNCIONA CORRECTAMENTE.

Diseño de SIM

La placa del sistema de simetria que vamos a utilizar junto al amplificador esta completa y re diseñada de su version basica.
Dejamos su versión final:

Actualización de avances

Durante este tiempo hemos realizado los siguientes avances:
PCB:
La placa está armada con casi todos los componentes montados y los puentes hechos. Estamos a la espera de que el departamento de compras nos provea de los transistores necesarios para la finalización de la misma.
El disipador vertical al que van adosados los transistores exitadores ya está cortado y listo para colocar sobre la placa.
Fuente:
El diseño de la placa está casi listo. Falta realizar las mediciones de los capacitores de filtrado para agregarlos al PCB.
El puente rectificador elegido es el MB3510 (datasheet), el cual irá con su propio disipador debido a la alta corriente que circulará a través del mismo. El artículo del cual sacamos el circuito recomendaba un puente rectificador de alrededor de 35 A y el MB3510 cumplía con las características.
S.I.M.
Estamos finalizando el diseño del circuito impreso e investigando acerca de la alimentación que necesitará. Como los amplificadores operacionales necesitan tensiones de +15v y -15v y la fuente tiene una salida de +56v a -56v, utilizaremos los reguladores de tensión 7815 (datasheet) y 7915 (datasheet).

Protoboard del SIM y PCB del Amplificador

Hoy 04/07/08 completamos el circuito de simetria que complementa al amplificador en el protoboard y continuamos con los detalles finales del PCB del amplificador. Ruben (profesor) nos brindo las fotos del dia.

Primera aproximación

La siguiente es la primera aproximación de lo que sería el circuito amplificador casi terminado. Falta hacerle las conexiones de masa de la señal de audio, ya que esta masa y la masa de la fuente solo deben unirse en la conexión de entrada de la fuente.
